连接用电线

RV聚氯乙烯绝缘软线(ZR-RV、NH-RV)

  • 适用范围: 本产品适用于交流额定电压450/750V及以下动力装置固定布线(敷设)用。在低压动力线路、日常电气、仪器仪表及电信设备中有着广泛的用途。 产品特点: 电缆的额定电压Uo

适用范围:

本产品适用于交流额定电压450/750V及以下动力装置固定布线(敷设)用。在低压动力线路、日常电气、仪器仪表及电信设备中有着广泛的用途。


产品特点:

电缆的额定电压Uo/U 为450/750V及以下
电缆导体长期工作温度:普通电缆不超过70℃,耐热90℃产品不超过90℃;
电缆敷设电缆敷设时的环境温度应不低于0℃,其弯曲半径:
电缆外径(D)小于25mm者,应不小于4D;
电缆外径(D)为25mm以上者,应不小于6D。


执行标准:

GB/T5023-2008、JB/T8734-2012

品    牌:

珠江电缆

型    号:

RV、ZR-RV、NH-RV

导体材料:

无氧铜(≥铜含量:99.9%以上)

芯    数:

多芯导体

绝缘材料:

聚氯乙烯

规    格:

0.5-240mm2

额定电压:

300/500V  450/750V

颜    色:

红色 黄色 黄绿双色 蓝色 绿色  黑色

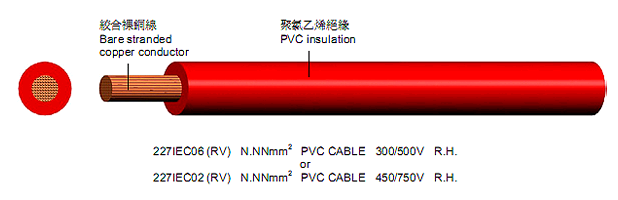

结构图>>






RV电缆线在工业配电领域有着广泛的应用,尤其适合要求较为严格的柔性安装场所,如电控柜,配电箱及各种低压电气设备,可用于电力,电气控制信号及开关信号的传输。RV电线电缆采用软结构的设计,导体弯曲半径较小,且适用于潮湿多油的安装场所。同时,RV电缆线在获得了CCC及CE标志的认证,符合HD(欧盟统一协调标准)的要求,不仅可以适用于中国市场,也适用于欧洲市场。


耐火特征:


标准

符合IEC331规定

符合GB12666.6规定-A类

符合GB12666.6规定-B类

火焰温度

750℃

950~1000℃

750~800℃

燃烧时间

3h

90min

90min

冷却时间

12h



附加电压

额定电压

额定电压

额定电压

附加电流

3A

3A

3A

备注:阻燃特征符合GB12666.5成束电缆燃烧试验A类


RV电缆线的绝缘材质是聚氯乙烯,根据性能的不同,该产品还可分为绝缘、阻燃、耐火三种分类,不同的分类用途不一样。



型号

名称

绝缘材质

额定电压

芯数

标称截面

用途

RV

铜芯聚氯乙烯绝缘连接软电线电缆

聚氯乙烯混合料(PVC)

450/750V及以下

1

0.5-240mm2

用于低压动力线路、日常电气、仪器仪表及电信设备

ZR-RV

阻燃型铜芯聚氯乙烯绝缘连接软电线电缆

用于具备阻燃场合的电工、仪表、电信设备、动力装置及照明线路固定敷设用

NH-RV

耐火铜芯聚氯乙烯绝缘连接软电线电缆

用于控制、监控回路、电力、线路保护等场合以及大型建筑、石油、冶金、化工、电缆、舰船、人员密集等行业中有较高阻燃和耐火要求的场所。

备注:RV、ZR-RV、NH-RV均属软线的系列产品,故三种型号的结构参数都是一样,详细参数可见下文的介绍。



RV电缆线可分为02、06、08三种型号,不同的型号具有不一样的特性,在结构尺寸的参数方面也存在一些差异。


型号

执行标准

名称

额定电压

使用范围

60227IEC02(RV)

GB/T5023.3-2008

一般用于单芯软导体无护套电缆

450/750V

固定布线

60227IEC06(RV)

内部布线用导体温度为70℃的单芯软导体无护套电缆

300/500V

60227IEC08(RV-90)

内部布线用导体温度为90℃的单芯软导体无护套电缆

300/500V
